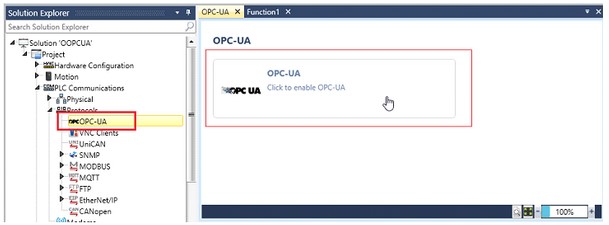

Kreiranje konfiguracione datoteke

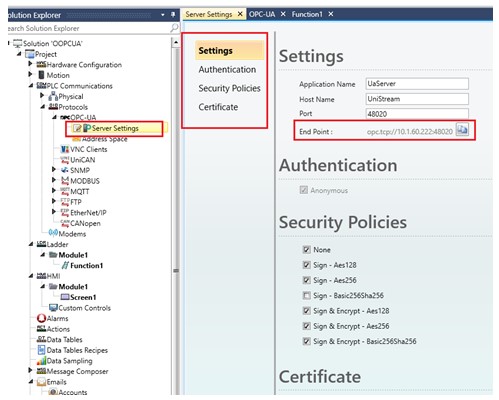

- Server settings – možete da podesite ime svoje aplikacije, Host name i Port.
Izaberite Security Policies i Certificate.

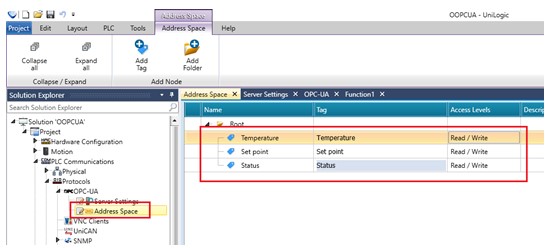

- Address space – Izaberite tagove koje želite da delite:
Kada završite sistemsku konfiguraciju i tagove, moraćete da kopirate URL konfiguracije koji ćete učitati na svog OPC-UA klijenta kako biste uspostavili komunikaciju.
Spustite / download na PLC.
OPC-UA Client
Možete da testirate pomoću bilo kog OPC-UA softvera klijenta.
U ovom primeru se koristi "UaExpert".

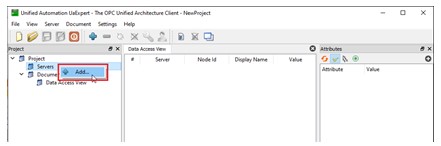

- - Prvo dodajte svoj server desnim klikom na "Server".
Iskočiće sledeći meni:

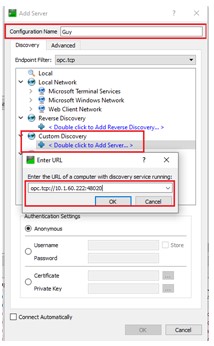

- - Dva puta kliknte na "Custom Discovery" i kopirajte URL adresu datoteke iz "Server Setting" -->"End Point":

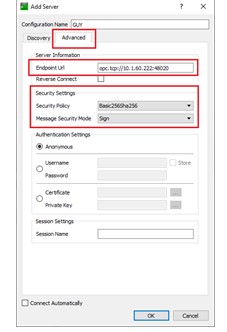

- - Advanced --> odaberite "security Policy":

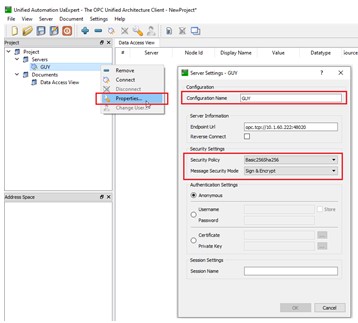

- - Ako je potrebno, Properties - svojstva uvek možete promeniti desnim klikom na server:
Povezivanje
- - Proverite da li su PLC i PC u istoj mreži i da PLC ima SD.

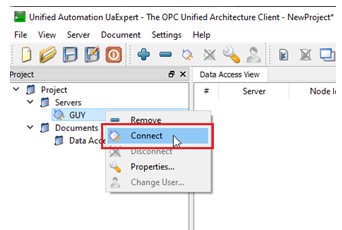

- - Desni klik na novo ime konfiguracije i "Connect".

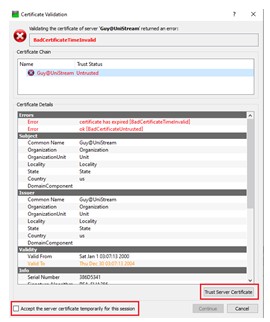

- - Kliknite na "Trust Server Certification":

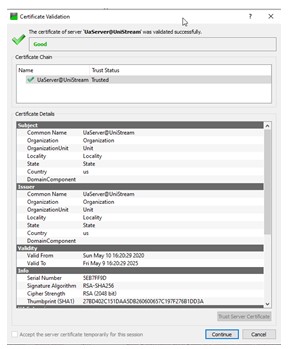

- - Potvrda mora da postane zelena i kliknite na "Continue":
Trust Server Configuration

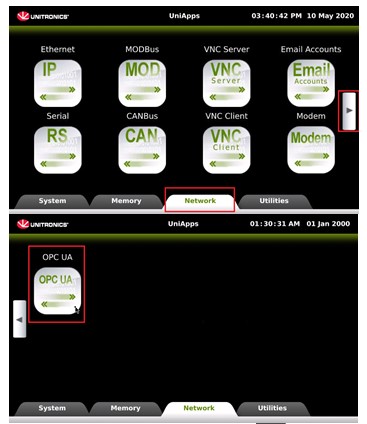

- - Nakon što kliknete "Trust the certification", unesite UniApp u PLC Network (next page) OPC-UA.
- - Osvežite stranicu.

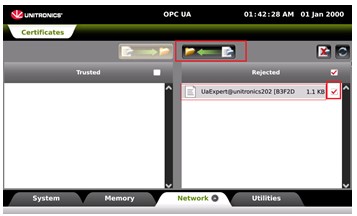

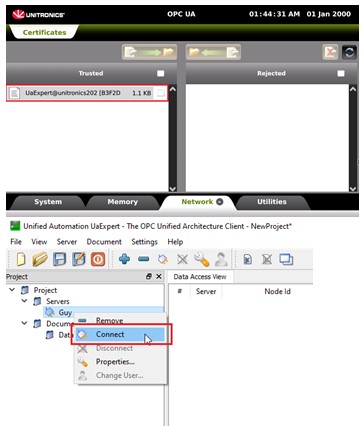

- - Izaberite sertifikat u koloni "Rejected" i prebacite na "Trusted" stranu.
- - Kada premestite sertifikat na stranu "Trusted", možete da se povežete.

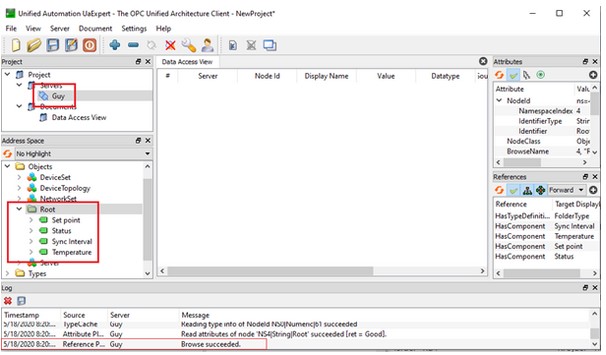

Kada jednom uspostavite komunikaciju, UniStream tagovi će biti dostupni (samo tagovi koje smo definisali u adresnom prostoru).

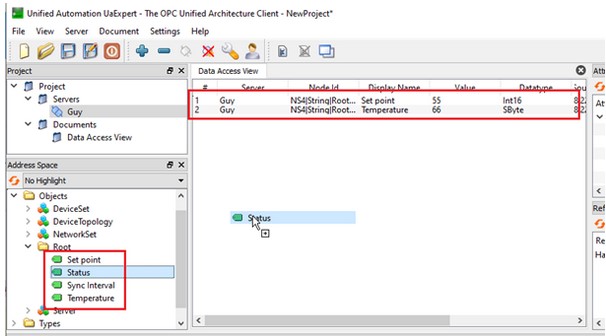

Da biste dodali oznake, jednostavno ih prevucite iz adresnog prostora u glavni "Data Access View".

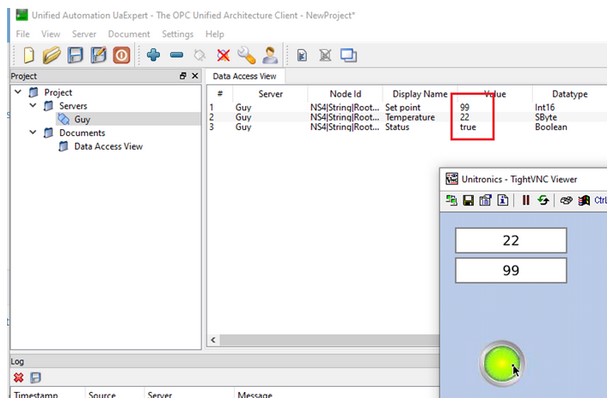

- - Sada možete videti PLC tagove u svom OPC-UA klijentu:
|
