SNAP moduli
Montiraju se sa zadnje strane Vision PLC kontrolera serija V570/ V560 / V700/ V1040/ V1210/ V230/ V260/ V280/ V290/ V530
Predstavljaju kombinaciju digitalnih/analognih/temperaturnih/ulaza/izlaza koja je veoma povoljna po ceni.
Snap moduli se ne moraju koristiti (svio IO mogu biti na DIN šini na standardnim IO modulim), a ako se koriste mogu koristi samostalno ili u kombinaciji sa standardnim IO modulima koji idu na din šinu.
|
Snap IO moduli (kače se sa zadnje strane PLC kontrolera)
|
|
|

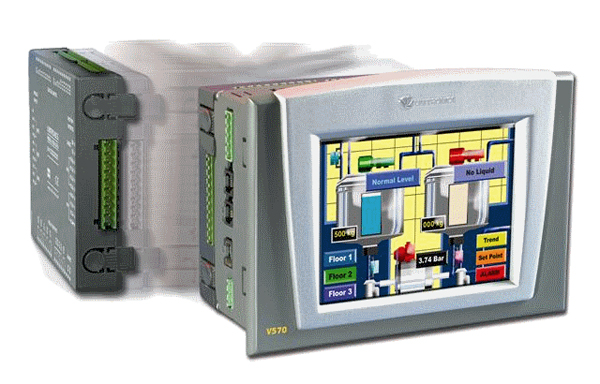

Način montaže SNAP modula:
|
|
|
|
I/O Expanzioni moduli |
Svi Unitronics PLC kontroleri, osim JAZZ i SAMBA serije mogu da se proširuju lokalnim ili remote IO modulima (M90/91 serija, samo loklanim).
Na DIN šinu prvo ide EX-A2X adapter (koji se sa PLC kontrolerom povezuje preko EKSPANZIONOG PORTA koji postoji na samom kontroleru.) pa se na njega može dodati do 8 IO modula.
16A3-TO16 ili EX-D16A3-RO8 pa se posla njaga može montirati dodatnih 7 modula.
Ako je za aplikaciju potrebno još ulazno/izlaznih signala, potrebno je koristiti ekspanzioni adapter EX-RC1 (koji se vezuje na CAN port PLC kontrolera) pa se na njega ponovo može dodati do 8 modula. Na jedan PLC kontroler se tako može dodati više EX-RC1 adaptera.
Kabl kojim se EX-… adapter povezuje sa PLC kontrolerom dolazi zajedno sa adapterom (dužine je 1m) i ne mora da se kupuje posebno. Ako je potrebno da IO moduli budu udaljeni više od 1m kablovi raznih dužina do 20metara maksimalno nalaze se u cenovniku i raspoloživi su takođe sa skladišta.
Uz EX-RC1 modul kabl za vezu sa kontrolerom ne dolazi (to je po specifikaciji CAN kabl). Maksimalna dužina, tj udaljenost EX-RC1 adaptera do kontrolera je 1km.
|
|
|
|
|
|
Lista IO modula za proširivanje PLC kontrolera: |
|
XL moduli
|
24VDC XL expansion module (digital+analog) |
IO-D16A3-RO16 |
16 Digital Inputs / 3 Analog Inputs / 16 Relay Outputs, 24VDC |
IO-D16A3-TO16 |
16 Digital Inputs / 3 Analog Inputs / 16 Transistor Outputs, 24VDC |
EX-D16A3-RO8 |
16 Digital Inputs / 3 Analog Inputs / 8 Relay Outputs, includes IO adapter, 24VDC |
EX-D16A3-TO16 |
16 Digital Inputs / 3 Analog Inputs / 16 Transistor Outputs, includes IO adapter, 24VDC |
|
|
